Atmel AT AVRISP mkii XPII AVR ISP mk2 USB, programmateur intégré, prend en charge AVR Studio 4, 5, 6 et 7

Supporte WIN10, mais lorsque vous utilisez WIN10, veuillez télécharger AVR Studio >7

1. Prend en charge tous les appareils AVR avec interface ISP ou PDI, et certains 51 appareils

2. Programmes Flash et EEPROM

3. Prend en charge les fusibles et la programmation des embouts de verrouillage

4. Basé sur le firmware AVRISP mkII

5. Évolutif pour prendre en charge les futurs appareils

6. Vitesse de programmation ISP réglable jusqu'à 8M de fréquence

7. Conforme à l'usb 2.0 (pleine vitesse, 12Mbps)

8. 3 câbles optionnels à la carte cible

9. Alimenté par bus USB, ne nécessite pas d'alimentation externe

Conforme à AVRISP mkII

1. Compatible avec AT AVR ISP, facile à utiliser, stable et fiable

Basé sur le firmware AT AVRISP mkII

1. Identifié comme AVRISP mkII dans AVRStudio, programmation à grande vitesse

Firmware évolutif

1. Le Firmware est évolutif pour prendre en charge les futurs appareils

2. Mise à niveau automatique

Logiciel pris en charge

1. AVR Studio 6 ou WINAVR (fcc) est utilisé comme logiciel frontal

2. Prend en charge les fichiers de programme générés par IAR, ICCAVR, CVAVR

Appareil pris en charge

1. USB AVRISP MKII prend en charge tous les périphériques AVR avec Interface ISP et PDI. La prise en charge des nouveaux appareils sera ajoutée avec les nouvelles versions d'avr Studio.

2. Supporte AT86RF401/AT89S51/at89s52.

Se référer à AVR Studio 6, les appareils suivants sont pris en charge:

* Prend en charge toutes les différentes tensions et versions de niveau de vitesse des appareils répertoriés dans le tableau ci-dessus.

Performance

1. Programmes à grande vitesse FLASH , EEPROM, fusibles et Bit de verrouillage

2. Il ne faut que 2.5S pour programmer un fichier de programme 12K avec vérification (la vitesse de programmation a été réglée à 1M alors que la vitesse maximale pourrait atteindre 8M)

Se connecte au PC

1. Utilise une interface USB pour la communication avec le logiciel frontal (probablement AVR Studio)

2. Utilisation de PDIUSBD12, USB 1.1 (USB 2.0 pleine vitesse) 12 mb/s

3. Chaque USB AVRISP MKII a un ID unique, un PC pourrait se connecter à plusieurs appareils en même temps

Se connecte à la carte cible

L'usb AVRISP MKII se connecte à la carte cible via 3 câbles optionnels. Selon le connecteur existant sur la carte cible, le câble doit être changé en conséquence.

1. Connecteur ISP Sandard à 6 broches, utilisant un câble ISP à 6 broches

2. Connecteur ISP Standard à 10 broches, utilisant un câble ISP à 6 broches à 10 broches

3. Connecteur ISP personnalisé, utilisant un câble de connecteur personnalisé multicolore à 6 fils

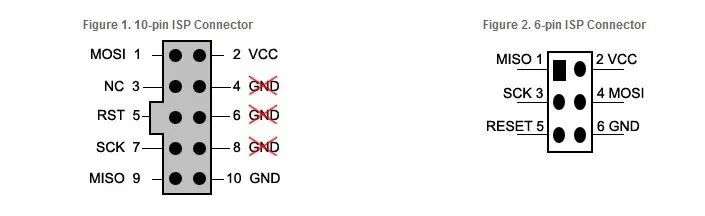

La figure 1 et 2 montre les pincements pour les connecteurs ISP à 10 et 6 broches.
