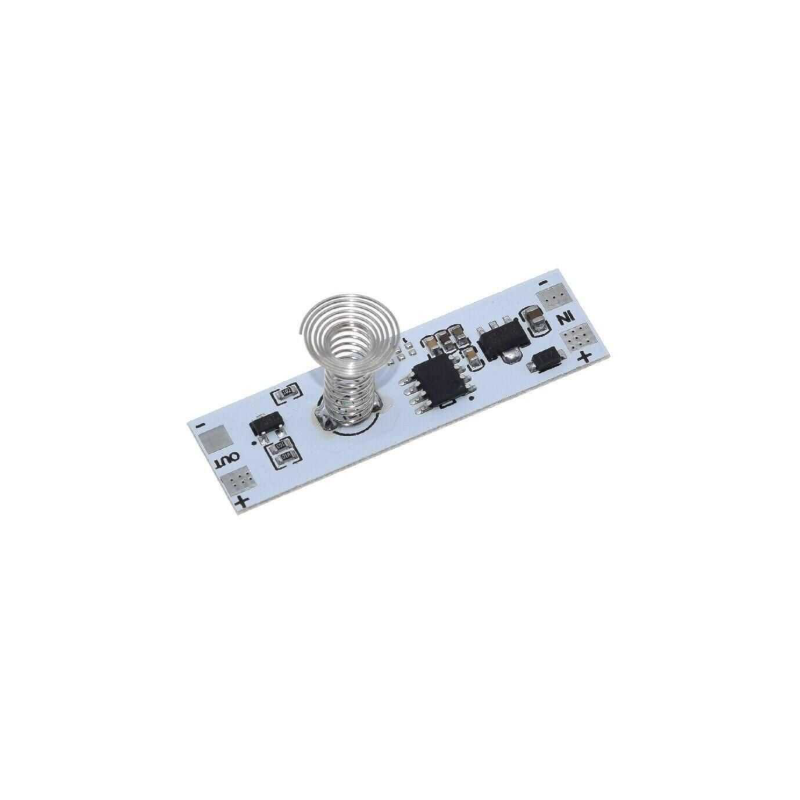

Il s'agit d'un capteur tactile multifonction, un module de circuit intégré conçu pour les interfaces tactiles. Ce module peut remplacer les boutons tactiles mécaniques pour contrôler les interrupteurs tactiles et régler la luminosité des LED. Le circuit du module est protégé contre la température ambiante, l'humidité, les débris de surface, etc. Il surmonte automatiquement les interférences causées par l'appareil et prévient les différences significatives dues aux erreurs de résistance et de capacité. La tension d'entrée ne doit pas être inférieure à 5 V ni supérieure à 24 V ; la tension idéale est de 12V.

Modes de fonctionnement :

Le mode par défaut est 1. Les pads 1 2 3 ne sont pas soudés. L'état OPT1 OPT2 OPT3 était : 1 1 1. Vous pouvez déterminer d'autres modes comme Sans soudure : 1 Soudé : 0 selon le tableau ci-dessous.

Spécifications techniques :

Tension d'entrée : DC5V-24V (12V recommandé)

Tension de sortie : égale à la tension d'entrée

Puissance de charge : 30 W (MAX)

Courant de charge : résistif 3A (MAX)

Courant de veille : 10-15 mA

Consommation électrique en veille : environ égale à 0,01 W

Température de fonctionnement : -25°C-85°C

Fréquence de sortie : 32 kHz

Dimensions : 40 mm x 10 mm x 1,2 mm
